在多軸伺服驅動器集中部署的自動化柜體中，柜體散熱排布設計是否合理直接決定驅動器運行溫度與使用壽命，排布不當易造成局部熱量聚集，引發過熱報警、元器件加速老化等問題。針對多軸伺服驅動器高密度安裝場景，遵循標準化散熱排布原則，從分區、間距、氣流等維度優化設計，可構建高效散熱體系，保障伺服系統長期穩定運行。

1、器件分區，分層排布

柜體內部按發熱量與功能分層分區排布，多軸伺服驅動器布置在主通風區域，垂直安裝順應氣流走向，保證散熱鰭片與氣流充分接觸。制動電阻、電抗器等高熱器件獨立布置在出風口側，避免其排出的熱風被驅動器二次吸入；弱電控制模塊、通訊單元布置在進風低溫區，規避高溫影響信號穩定性。分層布局契合空氣對流規律，從整體上避免熱量無序疊加。

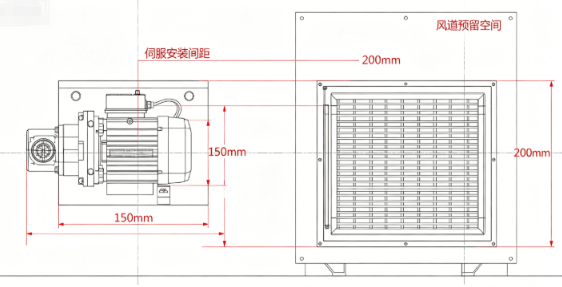

2、間距預留，風道通暢

驅動器并排安裝時預留標準橫向間隙，上下層之間保留充足通風間距，嚴禁緊密堆疊遮擋散熱風道。根據驅動器總發熱量核算風道截面積，避免局部窄頸導致風速下降、散熱失效。散熱鰭片方向與氣流方向保持一致，降低風阻，提升換熱效率，確保每臺驅動器都能獲得充足冷卻風量，杜絕局部過熱死角。

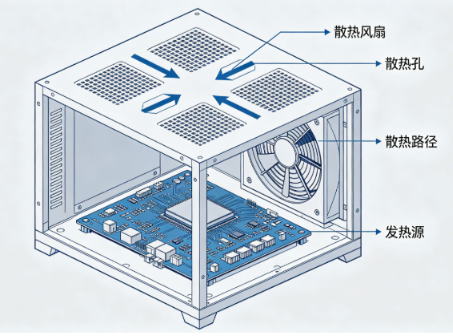

3、進出風設計，氣流有序

優先采用下進上出的對流布局，進風口設置在柜體下部，出風口布置在頂部，順應熱空氣上升自然規律。進風口總面積略大于出風口，維持柜內微正壓，減少外界灰塵侵入。匹配對應風量的散熱風機，高溫場景可配置溫控調速風機，按需調節風速，兼顧散熱效果與節能需求，形成有序可控的冷卻氣流。

4、熱源隔離，減少熱疊加

對制動單元、變壓器等獨立高熱器件采用隔離倉設計，配置獨立散熱風道，避免熱量擴散至伺服驅動區域。發熱器件與驅動器之間設置隔熱擋板，阻斷熱輻射傳遞，防止局部熱源拉高整體柜內溫度。通訊接口、編碼器端子等熱敏元件遠離發熱源布置，避免高溫引發信號異常，保障系統運行穩定性。

5、運維預留，長效保障

排布時預留充足運維空間，方便清潔防塵網、更換風機與清理散熱鰭片積塵，避免后期維護困難。在核心發熱區域預留溫度傳感器安裝位，便于實時監測柜內溫度狀態。建立定期巡檢機制，及時清理積塵、排查風機故障，長效保障柜體散熱性能穩定，延長多軸伺服驅動器使用壽命。
