多軸伺服驅動器集中部署的自動化機柜中，散熱風道安裝布局不合理是引發驅動器過熱報警、元器件加速老化的核心誘因。規范的安裝布局可大幅提升散熱效率，降低設備故障率，針對多軸伺服驅動器集中安裝場景，梳理標準化風道建設要點，從規劃、設計到施工全流程優化，保障伺服系統長期穩定運行。

1、整體布局規劃

安裝前先規劃整體布局，驅動器嚴格垂直安裝順應風道走向，多臺并排排布時預留標準橫向間隙，上下層保留足夠通風間距，避免堆疊過密阻礙空氣流通。根據驅動器數量與總發熱量匹配機柜尺寸，預留充足風道空間，嚴禁為節省空間壓縮風道截面積，從源頭保障散熱風道基礎通流能力。

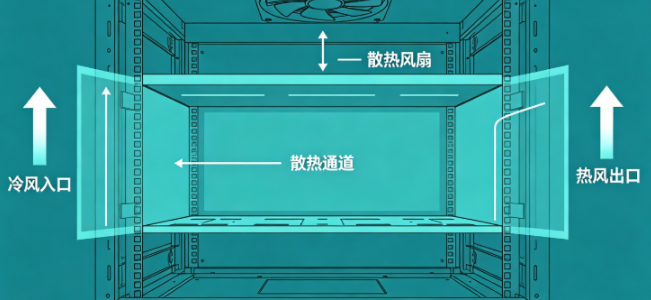

2、風道走向設計

優先采用前進后出或下進上出的直流通路設計，形成有序?qū)α黠L(fēng)道，避免熱風在機柜內循環回流。風道設計路徑盡量短直，減少彎折與障礙物，降低風阻損耗；合理設置導風板，引導氣流精準流經驅動器散熱鰭片，提升換熱效率。避免風道出現窄頸、死角，防止局部熱量聚集引發單軸過熱故障。

3、器件分區布置

機柜內器件按發熱量分區布置，多軸伺服驅動器集中布置在主風道區域，制動電阻、變壓器等高熱器件獨立分區，放置在出風口側，避免其排出的熱風被驅動器吸入形成二次加熱。強弱電器件分離布置，兼顧風道布局與布線規范，防止線纜遮擋風道，保障氣流順暢流通。

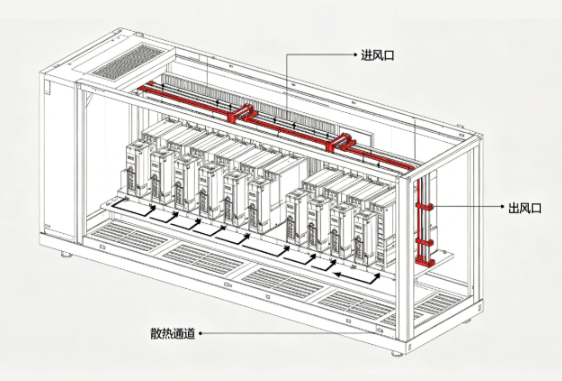

4、開孔與風機配置

根據總風量需求設計通風開孔，進風口面積略大于出風口，保障風道內正壓減少灰塵侵入；進出風口加裝防塵網，同時預留清潔維護空間。匹配對應風量的軸流風機，高溫工況可配置溫控調速風機，溫度升高時自動提升轉速強化散熱。風機安裝處做好減震處理，避免振動傳導影響伺服運行精度。

5、密封與運維優化

做好機柜縫隙、開孔處的密封處理，避免風道短路漏風，保障氣流全部流經散熱區域。建立定期巡檢機制，清理防塵網與散熱鰭片積塵，檢查風機運轉狀態，避免積塵堵塞散熱風道降低散熱效率。運維時同步核查風道密封性，及時修復老化密封件，長效保障多軸伺服驅動器運行溫度穩定。
