波形發生器掃頻可實現信號頻率連續變化，廣泛用于電路測試、阻抗分析等場景，參數設置不當會出現波形中斷、頻率跳變、掃頻異常。按照基礎配置、模式選擇、參數設定、觸發與啟停、校驗調試的步驟操作，即可正常使用掃頻功能。

1.選擇基礎波形與輸出通道

先選定需要輸出的波形類型，常用正弦波、方波、三角波，根據測試需求切換。確定單通道或雙通道輸出，若為雙通道掃頻，需提前統一兩路基礎幅值、直流偏移等參數，保證輸出一致性，再進入掃頻配置界面。

2.選定掃頻工作模式

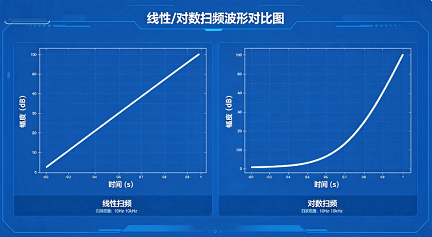

主流分為線性掃頻、對數掃頻、定點步進掃頻。線性掃頻頻率勻速增減，適合通用測試；對數掃頻按對數規律變化，多用于射頻、濾波器測試；步進掃頻以固定間隔跳變頻率，適用于定點頻段檢測，按需選擇對應模式。

3.配置核心頻率參數

設置起始頻率與終止頻率，明確掃頻的頻段范圍，終止頻率不可超出設備額定最高輸出頻率。設定掃頻時間，即單次完整掃頻的總時長，時長過短易造成波形失真，過長則影響測試效率。步進掃頻還需額外設置頻率步長，控制每次頻率變化的幅度。

4.設置循環與觸發方式

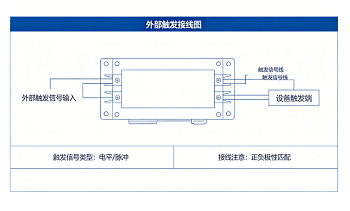

選擇單次掃頻或連續循環掃頻，單次模式運行一輪后自動停止，循環模式持續反復掃頻。按需配置觸發源，內部觸發可直接本地啟停；外部觸發可接入外接信號，實現同步控制。同時設置觸發電平、觸發邊沿，保障啟停時序穩定。

5.調試校驗與參數優化

參數設置完成后先空載試運行，用示波器觀測波形，檢查頻率過渡是否平滑、有無斷波、跳頻問題。若出現異常，適當延長掃頻時間、減小頻率跨度。接入實際負載后再次復測，根據負載狀態微調幅值與掃頻速率，確保掃頻全程輸出穩定。
