波形發生器高頻輸出工況下，波形發生器常出現頻率漂移、幅值衰減、波形畸變、信號抖動等問題，時鐘、電路、負載、供電及環境都會影響輸出品質。通過硬件選型、參數配置、布線防護等綜合手段，可全面筑牢高頻輸出的穩定性。

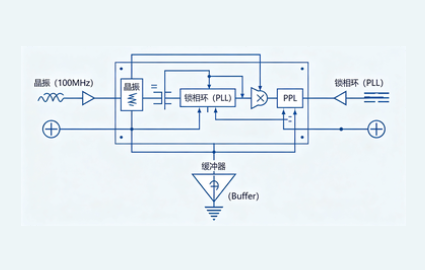

1.選用高穩定基準時鐘

時鐘精度直接決定高頻信號質量，優先采用高精度、低溫漂的外部晶振，高頻場景可選用恒溫晶振，舍棄穩定性差的內部RC電路。嚴格匹配晶振負載電容與等效電阻，在時鐘引腳、供電端加裝高頻去耦電容，濾除雜波干擾。關閉設備閑置時鐘回路，避免多路時鐘串擾，從源頭降低頻率抖動與溫漂。

2.優化波形合成與采樣配置

啟用設備專用高速信號通道，依據輸出頻率匹配高采樣率，防止因采樣不足造成波形輪廓失真、邊沿鈍化。合理調節內部分頻、倍頻單元，減少多級信號轉換帶來的損耗與相位偏移。開啟設備閉環自校準功能，實時補償電壓波動、器件老化引發的頻率、幅值偏差，維持參數精準。

3.做好驅動電路與阻抗匹配

確認后端運放、功率放大器件的帶寬、壓擺率滿足高頻要求，并預留性能余量。嚴格按照標準設置輸出阻抗，保證與外接線路、負載阻抗匹配，避免信號反射產生振鈴、尖峰毛刺。開啟電路限流保護，防止異常負載損傷硬件，同時規避器件滿載運行導致的性能下滑。

4.規范接線與負載匹配

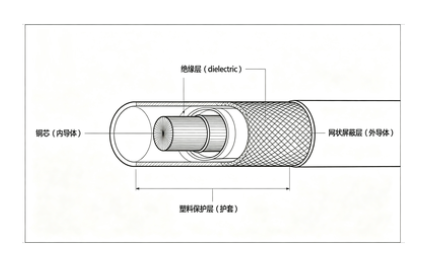

統一使用屏蔽同軸電纜作為輸出線，盡量縮短線纜長度，降低分布電容、電感帶來的信號損耗。保證接頭連接牢固，杜絕接觸不良引發的信號跳變。嚴格遵循設備額定參數接負載，禁止空載、超載及阻抗不匹配使用，多路輸出時線纜分開布設，防止通道間相互串擾。

5.強化供電、散熱與環境防護

電源輸入端加裝濾波電路，抑制電網波動與干擾。高頻工作器件發熱量大，保持設備通風順暢，高溫會加劇參數漂移，密閉環境可加裝散熱裝置。設備遠離電機、變頻器、射頻設備等干擾源，必要時增設屏蔽結構。長期運行定期執行整機校準，保障輸出狀態持續穩定。
