波特率發生器分頻系數，是串口通信時鐘基準的核心參數，分頻系數配置精度直接決定波特率誤差大小，必須依據系統時鐘、目標波特率、硬件分頻模式精準計算，確保通信無丟包、無錯位。

1.明確核心公式（基礎算法）

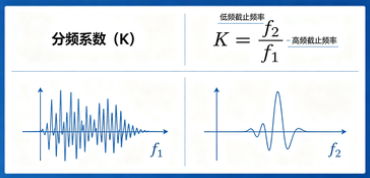

（1）精準配置的前提是掌握標準計算公式：分頻系數=系統時鐘頻率/(分頻預分頻值×目標波特率×采樣倍數)。

（2）常用標準：UART常規采樣倍數為16，部分硬件為8。系統時鐘為主控晶振/總線時鐘，預分頻值由硬件寄存器決定。代入數值即可得到理論分頻系數，這是所有配置的計算基準。

2.鎖定硬件分頻模式

（1）不同單片機/外設支持整數分頻、小數分頻、自動校準分頻三種模式。

（2）整數分頻最簡單，誤差偏大；小數分頻精度更高，適合高精度通信；自動分頻由硬件動態微調。必須先確認硬件支持模式，再選擇對應計算方式，模式不匹配會導致分頻系數完全失效。

3.計算理論值與誤差校驗

（1）將時鐘、波特率代入公式得到理論分頻系數后，必須計算波特率誤差。

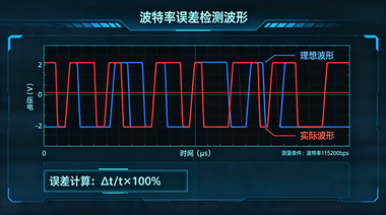

（2）誤差公式：|實際波特率?目標波特率|/目標波特率×100%。

（3）工業標準要求誤差≤2%，超過則通信不穩定。若誤差超標，需調整系統時鐘、切換采樣倍數或更換預分頻值重新計算。

4.整數/小數分頻系數分離配置

（1）整數分頻直接將計算結果寫入重載寄存器；小數分頻需將整數部分與小數部分分開配置，分別寫入整數寄存器、小數微調寄存器。

（2）配置時嚴格按照芯片手冊位寬賦值，不可超位、錯位，否則分頻頻率偏移，波特率徹底失真。

5.時鐘源校準與最終驗證

（1）分頻系數依賴精準系統時鐘，晶振偏差會直接導致分頻不準。配置完成后，通過示波器測量TX引腳波形頻率，核對實際波特率是否與目標一致。

（2）若存在小幅偏差，可微調分頻系數末位實現校準，確保最終通信波特率零誤差、高穩定。
