SMC真空發生器靜音款結構特點與氣源壓力標準

SMC靜音款真空發生器、內置高效消聲結構、多階降噪流道、樹脂密封殼體、標準氣源壓力0.35MPa是核心要點。靜音款通過專屬結構設計降低排氣噪音，同時需匹配標準供氣壓力，才能兼顧低噪與高效運行。

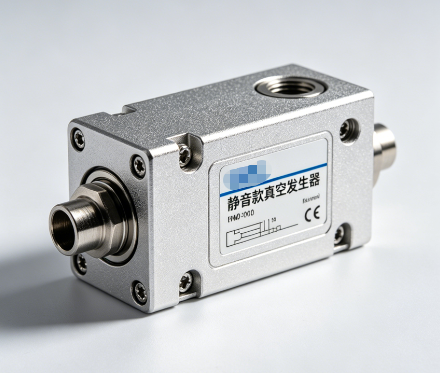

一、SMC真空發生器靜音款結構特點

1.集成式高效消聲模塊

內置高阻尼消聲器，采用多孔吸音樹脂與迷宮式流道組合，替代傳統外露消音結構，排氣噪音可降至45-55dB，適配精密車間、實驗室等低噪場景。消聲腔與發生器主體一體化成型，減少外接部件，避免噪音外泄與震動傳遞。

2.優化文丘里流道設計

采用多階漸變式噴嘴與擴散管，流道內壁精密拋光，氣流過渡平緩，減少湍流與沖擊噪音。部分型號（如ZK2A系列）采用二級噴射結構，分流降壓，進一步降低排氣嘯叫，同時保障真空流量穩定。

3.輕量化密封殼體結構

主體采用高強度耐腐蝕工程樹脂，一體成型，壁厚均勻，抑制共振噪音。密封件選用氟橡膠材質，耐油耐溫，接口螺紋精密研磨，間隙小于0.01mm，杜絕微泄漏引發的異響。

4.緊湊型集成化布局

將發生器、電磁閥、壓力開關、消聲器高度集成，體積較傳統款減少28%，重量減輕59%。排氣口朝下或側向設計，避免直吹產生噪音，同時簡化管路，減少震動噪音傳導路徑。

二、SMC真空發生器對應氣源壓力標準

1.標準工作壓力

常規帶閥型號（如ZM、ZK2系列）標準供氣壓力為0.35MPa，無閥基礎款為0.33MPa，此壓力下真空度與流量達最佳匹配，噪音最低。

2.允許壓力范圍

通用范圍0.2-0.5MPa，短時峰值不超過0.7MPa，超壓易導致噪音增大、密封件老化加速。

3.壓力穩定要求

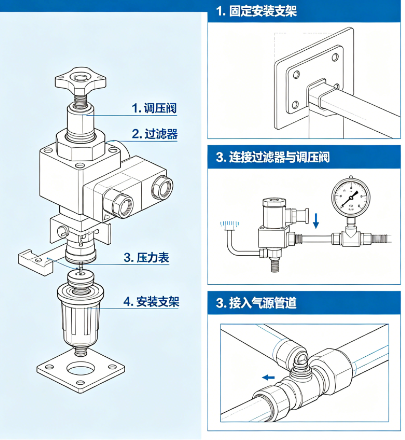

供氣波動需控制在±0.05MPa內，前端加裝調壓閥與儲氣罐，避免壓力突變引發氣流沖擊噪音與吸力波動。
